Qu'est-ce qu'un matériau en fibre de carbone?
La fibre de carbone est un matériau composé de fines, filaments cristallins forts de carbone, essentiellement formé d'atomes de carbone liés en de longues chaînes. Chaque filament ne mesure qu'environ 5 à 10 microns de diamètre, et des milliers de ces filaments sont regroupés en fils ou tissés en tissus. Sous cette forme, le matériau présente une résistance spécifique et un module spécifique très élevés. Il est plus résistant que l'acier en termes de résistance à la traction, tout en pesant seulement environ un cinquième de son poids.. En raison de cette performance résistance/poids exceptionnelle, la fibre de carbone est souvent appelée « Or noir » et est largement utilisé dans l'aérospatiale, automobile, équipement sportif, et dispositifs médicaux.
À quoi ressemble la fibre de carbone?

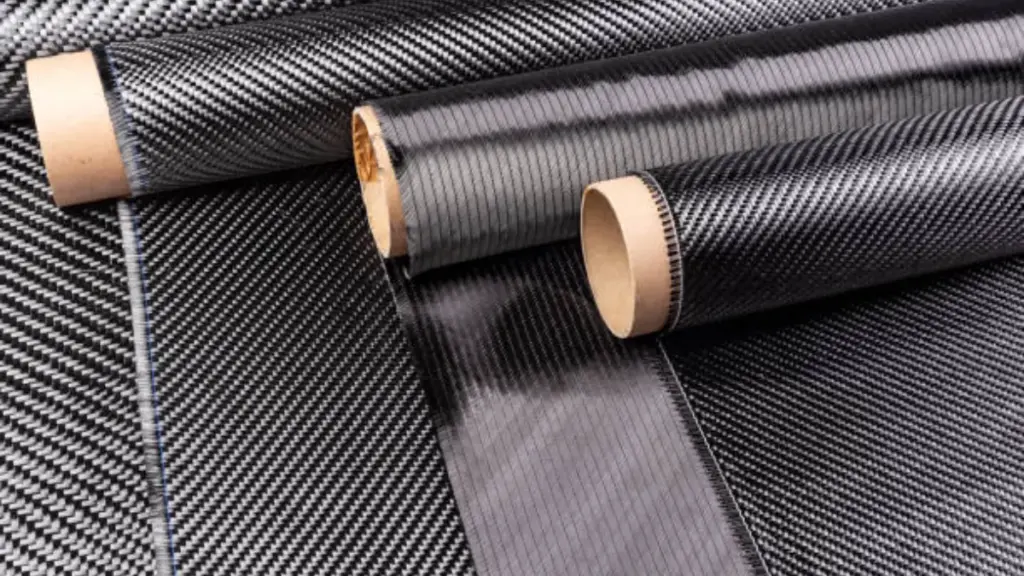

La plupart des gens reconnaissent la fibre de carbone à son motif unique en « damier ».. Ce motif vient de la façon dont les fibres sont tissées en feuilles. Selon la façon dont le tissage est conçu, la surface peut paraître brillante, mat, ou texturé.
Les modèles courants incluent:
- Armure toile: Structure simple superposée. Il offre une résistance équilibrée dans les deux sens et une surface uniforme, le rendant populaire pour un usage général.
- Tissage sergé: Des lignes diagonales qui créent un look élégant, look élégant. Il se drape plus facilement sur les courbes, ce qui est utile pour les pièces automobiles complexes.
- Unidirectionnel: Fibres alignées dans une direction. Ce type maximise la résistance le long d'un seul axe, idéal pour les pièces nécessitant une grande rigidité.
Pour en savoir plus sur leurs différences et leurs avantages, consultez notre guide détaillé: Comprendre les différents modèles de tissage des pièces en fibre de carbone.
Comment est fabriquée la fibre de carbone?
Le processus de fabrication de la fibre de carbone est extrêmement complexe. Cela commence par une matière première appelée précurseur, souvent du polyacrylonitrile (POÊLE). Autour 90% de la fibre de carbone sur le marché aujourd'hui provient de PAN. D'autres précurseurs incluent le brai (un matériau à base de pétrole connu pour produire des fibres à très haut module) et rayonne (moins courant maintenant mais utilisé au début du développement).
Les principales étapes comprennent:
- Filage: Le précurseur est filé en longs filaments.
- Stabilisation: Les filaments sont traités chimiquement à basse température pour stabiliser leur structure.
- Carbonisation: Les fibres sont chauffées à haute température (1000–3000°C) dans un environnement sans oxygène. A ce stade, les atomes autres que le carbone sont supprimés, laissant principalement du carbone.
- Traitement de surface: La surface est traitée pour mieux adhérer aux résines.
- Dimensionnement: Un revêtement protecteur est appliqué pour faciliter la manipulation.

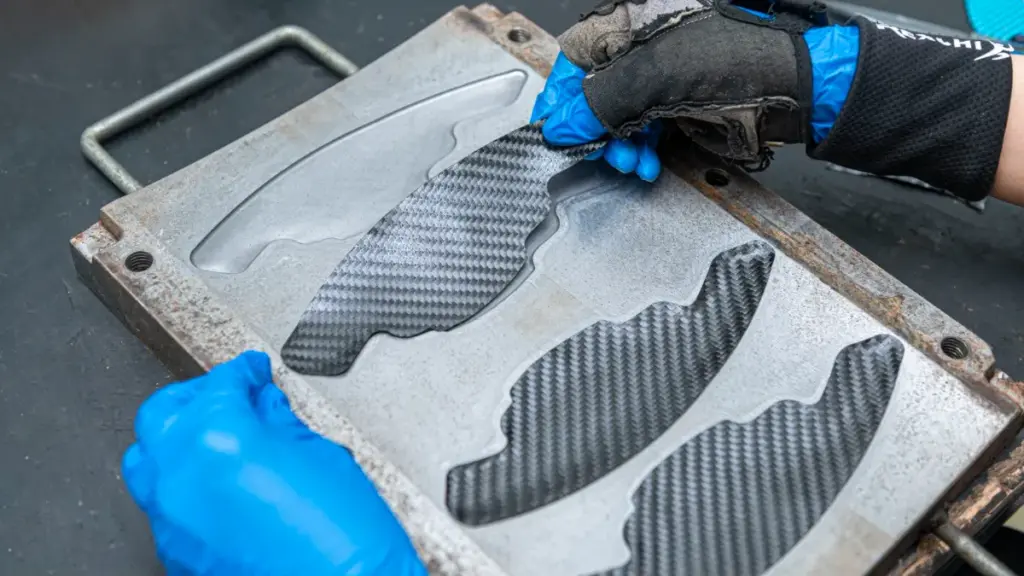

Le résultat est un fort, fibre flexible qui peut être tissée en tissu et combinée avec de la résine époxy pour fabriquer des composites rigides en fibre de carbone.
Propriétés clés de la fibre de carbone
La fibre de carbone est admirée car elle combine des propriétés qui ne vont généralement pas ensemble. Voyons les principaux:
- Rapport résistance/poids élevé: Cinq fois plus résistant que l'acier, mais seulement un cinquième du poids.
- Rigidité: Excellente rigidité par rapport aux métaux, ce qui le rend idéal pour les pièces qui doivent résister à la flexion.
- Résistance à la corrosion: Contrairement à l'acier, ça ne rouille pas.
- Dilatation thermique: Très faible, ce qui signifie qu'il ne se dilate pas ou ne se contracte pas beaucoup avec les changements de température.
- Résistance à la fatigue: Fonctionne bien sous des cycles de stress répétés, important dans les avions et les équipements sportifs.
- Conductivité électrique: Conduit l’électricité, mais moins que les métaux.
Différents types de fibre de carbone et leurs caractéristiques
La fibre de carbone peut être classée en différents types en fonction de son matériau précurseur et de ses caractéristiques de performance.. Ci-dessous, nous décomposons les principales catégories et expliquons leurs principales caractéristiques.
Par matériau précurseur
Fibre de carbone à base de PAN est fabriqué à partir de polyacrylonitrile, le précurseur le plus utilisé aujourd’hui. Il offre un bon équilibre de force, rigidité, et le coût. Son principal avantage est la polyvalence, tandis que la rigidité légèrement inférieure à celle des fibres à base de brai peut constituer une limitation pour les pièces hautement structurelles.. Il est couramment utilisé dans les composants automobiles, équipement sportif, et applications aérospatiales générales.
Fibre de carbone à base de pitch provient du brai de pétrole et est connu pour sa très grande rigidité. Sa résistance est légèrement inférieure à celle des fibres PAN, et il a tendance à être plus cassant, ce qui rend la tâche plus difficile à gérer. Cependant, son module élevé le rend idéal pour les structures de satellites et les composants aérospatiaux avancés.
Fibre de carbone à base de rayonne est dérivé de cellulose régénérée. Autrefois largement utilisé, il a une résistance et une rigidité moindres, on le trouve donc aujourd'hui principalement dans des applications de niche ou éducatives. Historiquement, son principal avantage était la rentabilité, mais il a été largement remplacé par PAN.
Par performances (Résistance à la traction et module d'élasticité)
Le module d'élasticité, également appelé module d'élasticité, mesure la rigidité d’un matériau – dans quelle mesure il résiste à la flexion ou à l’étirement sous contrainte. Un module plus élevé signifie que le matériau est plus rigide, tandis qu'un module inférieur indique plus de flexibilité. La fibre de carbone peut être classée en fonction de cette propriété ainsi que de sa résistance à la traction.:
Module standard (SM) les fibres offrent une combinaison équilibrée de résistance et de rigidité. Ils sont polyvalents et largement utilisés dans les pièces automobiles et les équipements sportifs..
Module intermédiaire (JE SUIS) les fibres offrent une plus grande rigidité, adapté aux structures aérospatiales où le poids et la rigidité sont critiques.
Module haut et ultra-haut (HM/UHM) les fibres maximisent la rigidité pour les applications industrielles et aérospatiales exigeantes. Ces fibres sont plus fragiles et plus chères, leur utilisation est donc limitée aux composants où la performance justifie le coût.
En savoir plus: Explorer les différents types de matériaux en fibre de carbone
Fibre de carbone vs. Autres matériaux
Pour mieux comprendre la fibre de carbone, comparons-le avec des alternatives courantes:
Fibre de carbone vs. Acier
L'acier est un alliage fer-carbone apprécié pour sa ténacité et sa résistance aux chocs.. Ses liaisons métalliques lui permettent de se déformer sous contrainte, lui donnant une ténacité élevée mais une rigidité moindre. L'acier est dense, autour 7.8 g/cm³, ce qui le rend beaucoup plus lourd que la fibre de carbone. Sa résistance à la traction par poids est inférieure car la structure du métal ne peut pas égaler les chaînes de carbone alignées de la fibre de carbone en termes de résistance et de module spécifiques..
Fibre de carbone vs. Aluminium
L'aluminium est un poids léger, métal résistant à la corrosion couramment utilisé en ingénierie. Ses liaisons métalliques permettent une déformation plastique, sa résistance à la traction et sa rigidité sont donc inférieures à celles de la fibre de carbone. La densité de l'aluminium est 2.7 g/cm³, ce qui le rend plus lourd par rapport à la rigidité dans les applications critiques en termes de performances. La fibre de carbone surpasse l'aluminium en termes de résistance/poids, d'efficacité et de rigidité grâce à l'alignement cristallin des filaments de carbone..
Fibre de carbone vs. Fibre de verre
La fibre de verre est constituée de fibres de verre dans une matrice de résine. Les fibres de verre sont plus fragiles et moins rigides que les fibres de carbone, et le composite est plus lourd pour les mêmes performances structurelles. Sa flexibilité matérielle permet une déformation avant rupture, mais réduit l'efficacité portante. La fibre de carbone offre une résistance spécifique et un module supérieurs en raison de sa structure cristalline.
Fibre de carbone vs. Titane
Le titane est un solide, métal résistant à la corrosion utilisé dans les domaines aérospatial et médical. Sa liaison métallique offre de la ténacité mais limite le module élastique par rapport à la fibre de carbone. La densité du titane de 4.5 g/cm³ le rend plus lourd par unité de rigidité. La fibre de carbone atteint des rapports résistance/poids et rigidité/poids plus élevés que le titane, grâce à ses chaînes de carbone alignées.
Voir Tableau ci-dessous:
| Matériel | Résistance à la traction (MPa) | Module d'élasticité (GPa) | Densité (g/cm³) | Module spécifique (GPa·cm³/g) |
| Fibre de carbone | 3500–7000 | 70–294 | 1.6 | 43.75–183,75 |
| Acier | 400–550 | 200 | 7.8 | 25.64–35.71 |
| Alliage d'aluminium 6061-T6 | 310 | 69 | 2.7 | 25.56 |
| Fibre de verre (Verre électronique) | 1950–2050 | 72–85 | 2.5 | 28.80–34h00 |
| Alliage de titane Ti-6Al-4V | 1000 | 120 | 4.42 | 27.17 |
Note: Le module spécifique est une mesure d'un matériau’rapport rigidité/poids, calculé comme le module d'élasticité divisé par la densité. Des valeurs plus élevées indiquent de meilleures performances dans les applications sensibles au poids.
Applications les plus courantes de la fibre de carbone dans tous les secteurs
La fibre de carbone n'est plus un matériau de niche. Il apparaît aujourd’hui dans de nombreux domaines:
- Aérospatial: Fuselages d'avions, ailes, et structures intérieures. Par exemple, le Boeing 787 Dreamliner utilise environ 50% matériaux composites, principalement en fibre de carbone.

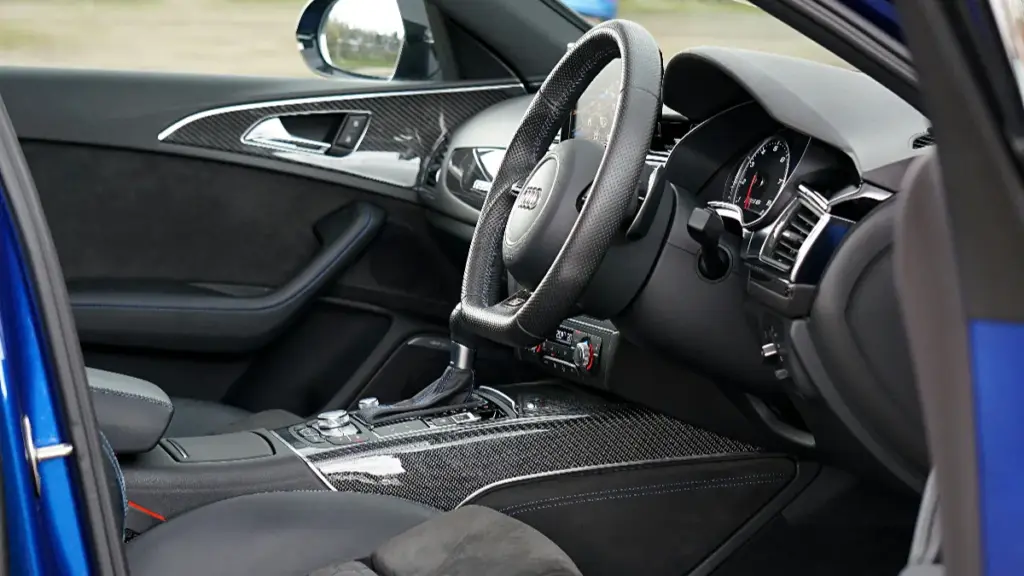

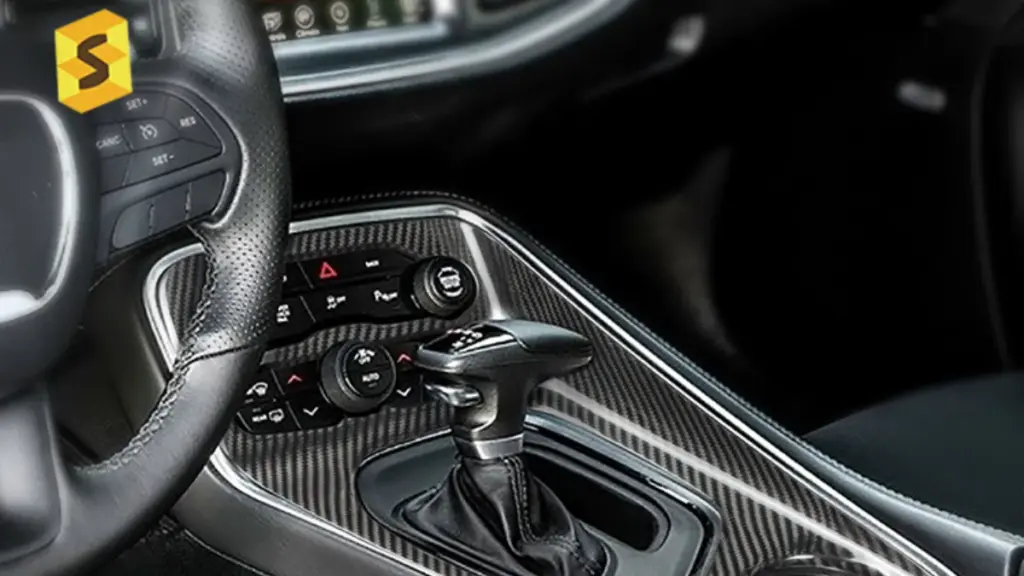

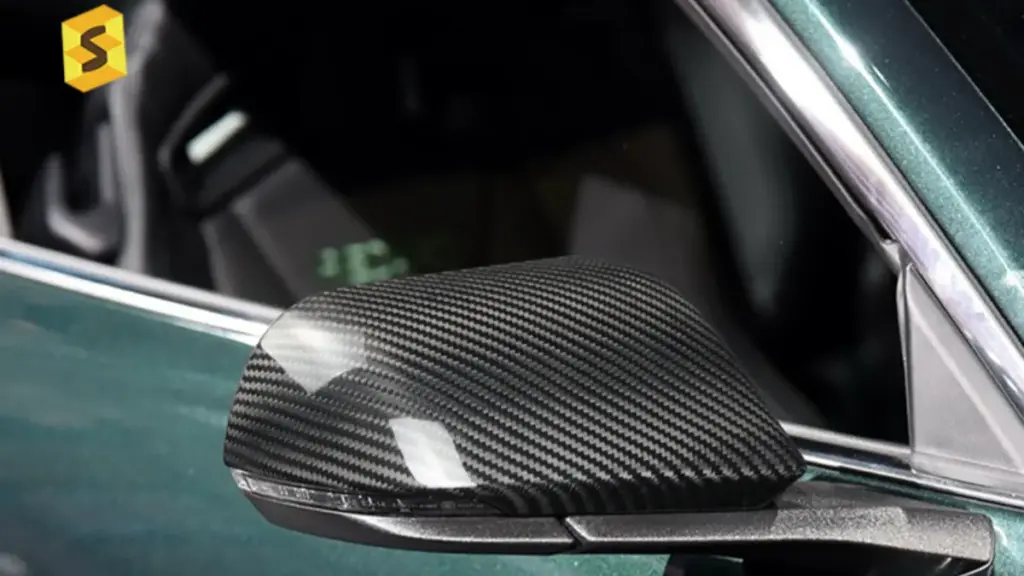

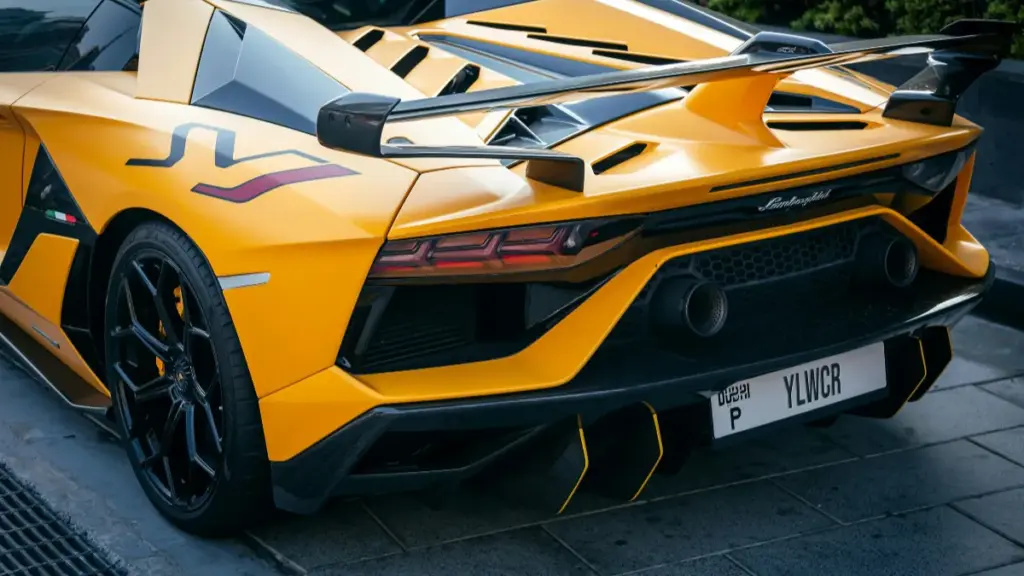

- Automobile: Voitures de sport, pièces de course, et modifications de voitures de rechange. Extérieurs en fibre de carbone comme des cagoules, spoilers, et coques de rétroviseurs allient performance et esthétique.
- Équipement sportif: Raquettes de tennis, vélos, cannes à pêche, clubs de golf. Les athlètes aiment la force sans poids supplémentaire.
- Domaine médical: Prothèses, fauteuils roulants, cadres d'équipement d'imagerie. Sa légèreté améliore le confort du patient.
- Industriel: Pales d'éoliennes, récipients sous pression, et bras robotisés.
Avantages et limites de la fibre de carbone
Comme tout matériau, la fibre de carbone a des avantages et des inconvénients.
Avantages:
- Léger mais solide: La fibre de carbone offre une résistance à la traction extrêmement élevée tout en restant très légère, ce qui le rend idéal pour les applications où la réduction du poids est essentielle.
- Idéal pour les formes complexes: Sa flexibilité sous forme de tissu lui permet d'être moulé dans des géométries complexes difficiles à réaliser avec des métaux..
- Attrait esthétique: Les motifs tissés en fibre de carbone donnent une prime, look high-tech, souvent utilisé dans les produits automobiles et de consommation.
- Résistance à la fatigue et à la corrosion: Contrairement aux métaux, la fibre de carbone ne se corrode pas et maintient ses performances sous des cycles de contraintes répétés.
Limites:
- Coût élevé: Les matières premières coûteuses et le processus de production long et techniquement exigeant font de la fibre de carbone un type de matériau coûteux..
- Fragilité: La fibre de carbone peut se fissurer ou se briser sous un impact violent car elle n'a pas la ductilité des métaux.
- Complexité de fabrication: La production de composants en fibre de carbone de haute qualité nécessite une superposition précise, durcissement, et manipulation, rendant le processus plus compliqué que la fabrication métallique traditionnelle.
- Difficulté de réparation: Les pièces endommagées en fibre de carbone sont difficiles à réparer efficacement; contrairement aux métaux, ils ne peuvent pas être facilement remodelés ou soudés.
Combien coûte la fibre de carbone?
La fibre de carbone coûte cher, principalement en raison des coûts énergétiques et d'un traitement complexe. Les prix varient selon le grade et la forme:
- Fibre brute: $10–20$ la livre pour le module standard, et jusqu'à $100 par livre pour les qualités aérospatiales.
- Feuilles ou pièces finies: Peut coûter entre 20 $ et 40 $ le pied carré, en fonction de l'épaisseur et du tissage.
Le prix exact dépend de la qualité de la fibre, motif de tissage, système de résine, et volume de production.
Durabilité et recyclage des matériaux en fibre de carbone
L’un des défis de la fibre de carbone est la durabilité. Contrairement aux métaux, le recyclage n'est pas facile. Le brûlage ou le déchiquetage traditionnel peut endommager les fibres. Cependant, de nouvelles méthodes de recyclage sont développées, tel que:
- Pyrolyse: Chauffage en l'absence d'oxygène pour récupérer les fibres.
- Solvolyse: Utiliser des solvants pour décomposer les résines sans endommager les fibres.
La fibre de carbone recyclée peut retenir jusqu'à 90% de force originelle, et il est déjà utilisé dans les pièces automobiles non structurelles ou les biens de consommation.
L'industrie s'efforce également de réduire la consommation d'énergie pendant la production.. Par exemple, des précurseurs alternatifs comme la lignine (à partir de plantes) sont en cours de test pour remplacer PAN, réduisant potentiellement les coûts et les émissions.
FAQ
De quoi est faite exactement la fibre de carbone?
La fibre de carbone est fabriquée à partir de précurseurs organiques, le plus souvent polyacrylonitrile (POÊLE). Ces précurseurs sont chauffés et transformés en longues chaînes d'atomes de carbone liés, qui sont ensuite regroupés en fibres.
La fibre de carbone est-elle un plastique?
Pas exactement. La fibre de carbone elle-même n'est pas du plastique; c'est un matériau de renfort composé d'atomes de carbone. Cependant, dans la plupart des applications, il est combiné avec une résine plastique (comme l'époxy) pour former un composite connu sous le nom de polymère renforcé de fibres de carbone (CFRP).
Pourquoi la fibre de carbone est-elle si chère?
La fibre de carbone est coûteuse car sa production nécessite beaucoup d'énergie, équipement précis, et des délais de traitement longs. Les matériaux précurseurs, comme PAN, ajoute également à la dépense.
Les pièces en fibre de carbone peuvent-elles être réparées?
Les petits dégâts de surface peuvent parfois être réparés, mais de sérieuses fissures compromettent souvent la résistance. Dans la plupart des cas, le remplacement est recommandé pour des raisons de sécurité.
La fibre de carbone est-elle sans danger pour une utilisation quotidienne dans les voitures?
Oui. Les composites en fibre de carbone sont solides, léger, et largement utilisé dans les industries automobile et aérospatiale. Si vous recherchez un fournisseur fiable fabricant de pièces automobiles en fibre de carbone, nous sommes spécialisés dans la production de composants intérieurs et extérieurs de haute qualité adaptés à la performance et à la durabilité.
La fibre de carbone deviendra-t-elle moins chère à l'avenir?
Probable. Les prix pourraient diminuer à mesure que les méthodes de recyclage s’améliorent et que des précurseurs alternatifs sont développés. Cependant, il restera probablement plus cher que l'acier ou l'aluminium.
