La fibra de carbono es un material de alto rendimiento apreciado por su resistencia., peso ligero, y versatilidad y es ampliamente utilizado en industrias como la automotriz, aeroespacial, y equipamiento deportivo de alto rendimiento.
En este articulo, Exploraremos los diferentes tipos de materiales de fibra de carbono., sus caracteristicas, tejidos comunes, aplicaciones, y consejos para elegir el tipo adecuado para su proyecto.
¿Qué es la fibra de carbono y cómo se fabrica??
Fibra de carbon Es un material formado por filamentos muy finos de átomos de carbono.. Tiene una estructura de fibra pero combina las ventajas de los metales y los no metales.: es fuerte y rígido como el acero, pero ligero, resistente a la corrosión, y térmicamente estable. Debido a estas propiedades, La fibra de carbono se usa ampliamente en piezas de automóviles., componentes aeroespaciales, y equipamiento deportivo de alto rendimiento, donde tanto la resistencia como el bajo peso son críticos.
Su producción implica varios pasos clave que determinan la resistencia y rigidez de la fibra final..
- Preparación precursora: El material de partida, generalmente PAN (poliacrilonitrilo), paso, o rayón, se hila en finos filamentos. La elección del precursor afecta a la rigidez y resistencia final de la fibra..
- Estabilización y Carbonización: Las fibras se oxidan a temperaturas moderadas y luego se calientan a temperaturas muy altas en una atmósfera inerte.. Este proceso expulsa los átomos que no son de carbono y alinea las cadenas de carbono., mejorando la resistencia y la rigidez.
- Grafitización y tratamiento superficial opcionales: Algunas fibras se someten a grafitización para mayor rigidez., y los tratamientos superficiales mejoran la unión con matrices de resina en composites.
Diferentes tipos de materiales de fibra de carbono
La fibra de carbono se puede clasificar de varias formas según el aspecto en el que te centres.. Aquí tienes las clasificaciones más comunes..
Tipos basados en materias primas
La materia prima utilizada en la producción de fibra de carbono influye mucho en sus propiedades.:
- Fibra de carbono a base de PAN: Derivado del poliacrilonitrilo, Este tipo es muy versátil y ampliamente utilizado en aplicaciones automotrices y aeroespaciales.. Ofrece excelentes relaciones fuerza-peso y buena resistencia a la fatiga..
- Fibra de carbono a base de brea: Hecho de petróleo o brea de carbón., Tiene un módulo muy alto y es ideal para aplicaciones que requieren rigidez extrema., como estructuras satelitales.
- Fibra de carbono a base de rayón: Un tipo precursor más antiguo, menos común hoy, Generalmente se encuentra en aplicaciones que requieren resistencia y flexibilidad moderadas..
Tipos basados en propiedades mecánicas
Las fibras de carbono se pueden clasificar por su módulo de elasticidad., que mide la rigidez en GPa, y resistencia a la tracción, que mide la fuerza en MPa.
- Módulo estándar (SM): Módulo elástico alrededor de 200–280 GPa y resistencia a la tracción aproximadamente 2,500 MPa. Las fibras SM son fuertes pero relativamente flexibles., ofreciendo un buen rendimiento a un menor costo. Se utilizan comúnmente en paneles de automoción en general., artículos deportivos, y productos de consumo.
- Módulo intermedio (SOY): Módulo elástico de aproximadamente 280 a 350 GPa con resistencia a la tracción cercana 3,500 MPa. Las fibras IM proporcionan una combinación equilibrada de rigidez y resistencia., haciéndolos ideales para paneles de coches de carreras, estructuras interiores de aviones, y componentes estructurales de carga moderada.
- Módulo alto (HM): Módulo elástico entre 350 y 600 GPa y resistencia a la tracción alrededor 2,500 MPa. Las fibras HM ofrecen una alta rigidez con un alargamiento reducido, adecuado para piezas aeroespaciales, refuerzos automotrices de alto rendimiento, y aplicaciones que requieren estabilidad dimensional.
- Módulo ultraalto (UHM): El módulo elástico excede 600 GPa, con resistencia a la tracción arriba 2,500 MPa. Las fibras UHM son extremadamente rígidas y ligeras., A menudo se utiliza en estructuras aeroespaciales avanzadas., componentes satelitales, e ingeniería de precisión.
Tipos basados en formas de fibra
Las fibras de carbono se suministran en varias formas., que influyen en la flexibilidad de fabricación:
- Fibra continua: Fibras largas que proporcionan máxima resistencia en una sola dirección.. A menudo se utiliza en preimpregnados para piezas moldeadas.
- Fibra picada: hebras cortas, más fácil de moldear en formas complejas, adecuado para piezas moldeadas por inyección o por compresión.
- Tela/remolque: Fibras tejidas o agrupadas que se pueden superponer para crear láminas.. Los tejidos ofrecen resistencia uniforme y atractivo estético..
Tipos basados en formas compuestas
Una vez procesadas las fibras, pueden formar diferentes materiales compuestos:
- preimpregnado: Fibras de carbono preimpregnadas de resina.. Estas láminas están listas para moldear y ofrecen un excelente control de la relación fibra-resina., dando lugar a piezas de alto rendimiento.
- Tela seca: Vendido sin resina, A menudo se utiliza en moldeo por transferencia de resina asistido por vacío. (VARTM).
- Carbono forjado: Fibras picadas comprimidas en un molde con resina.. Produce una textura de mármol única., comúnmente utilizado en adornos interiores de automóviles y paneles pequeños.
Tipos basados en la temperatura del tratamiento térmico final
El tratamiento térmico afecta significativamente a las propiedades finales de la fibra.:
- Fibras de carbono con tratamiento de alto calor (HTT): La temperatura del tratamiento térmico final supera los 2000°C.. Estas fibras exhiben alta rigidez y estabilidad térmica., haciéndolos adecuados para aplicaciones que requieren una estabilidad dimensional superior bajo calor.
- Fibras de carbono con tratamiento térmico intermedio (IHT): La temperatura final del tratamiento térmico es de alrededor de 1500°C.. Las fibras IHT ofrecen un equilibrio entre resistencia y rigidez., proporcionando un buen rendimiento para los componentes estructurales.
- Fibras de carbono con tratamiento de bajo calor (LHT): La temperatura final del tratamiento térmico no supera los 1000°C.. Las fibras LHT son más flexibles y ligeramente menos rígidas pero siguen siendo fuertes., Adecuado para aplicaciones donde el rendimiento moderado y el menor costo de producción son prioridades..

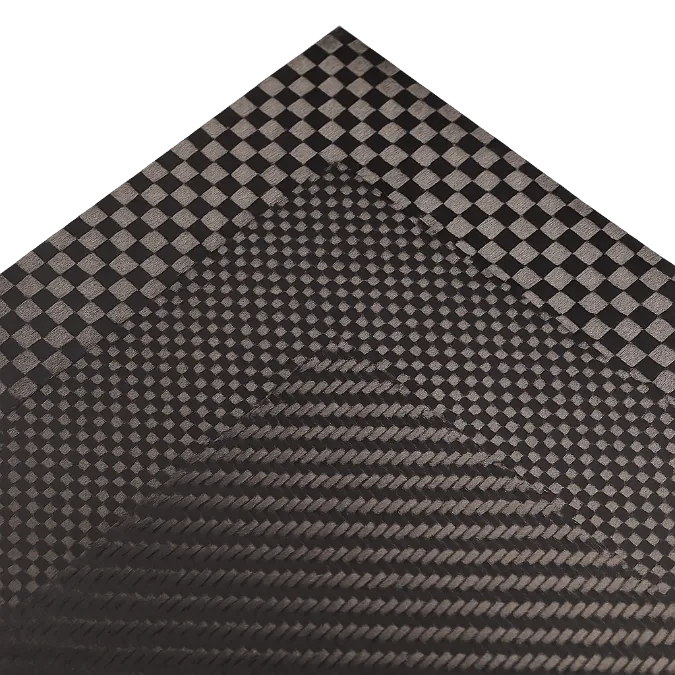

Tipos comunes de tejidos de fibra de carbono
Los tejidos de fibra de carbono parten de remolques de fibra de carbono., que son haces de miles de filamentos individuales. El valor "k" de un cable indica el número de filamentos en el haz., como 3k (3,000 filamentos) o 12k (12,000 filamentos). Se crean diferentes tejidos al organizar estos cables en patrones específicos., afectando tanto el rendimiento como la apariencia.

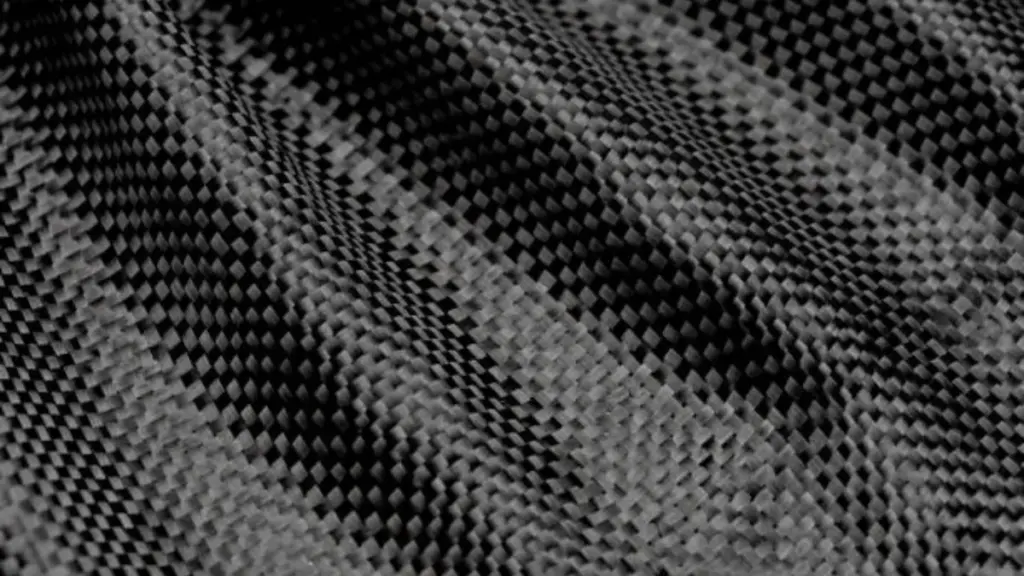

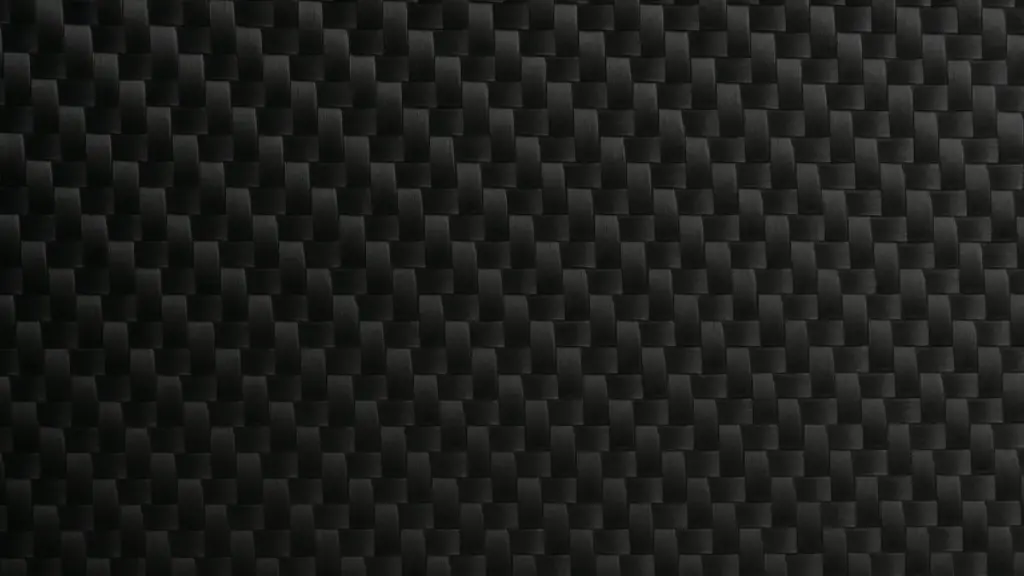

Tejido liso
El tejido liso presenta fibras que se cruzan entre sí alternativamente., creando un patrón entrecruzado simple como un tablero de ajedrez. Este tejido ofrece resistencia uniforme en múltiples direcciones y excelente estabilidad durante el moldeo.. Es relativamente fácil de manejar y proporciona una buena precisión dimensional., lo que lo convierte en una opción común para superficies planas o moderadamente curvas.

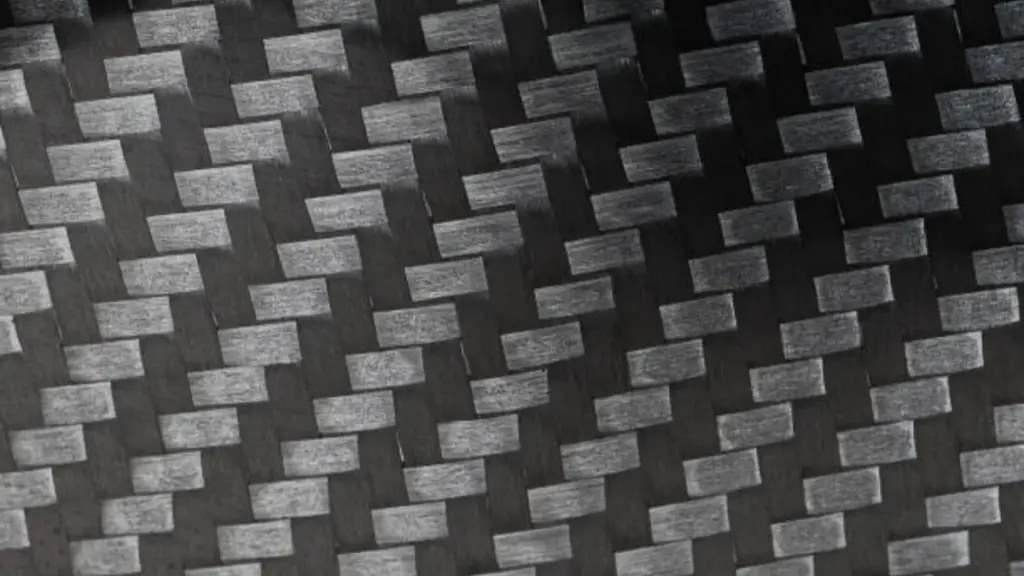

Tejido de sarga
El tejido de sarga se caracteriza por un patrón diagonal., donde las fibras pasan sobre una o más fibras antes de pasar por debajo de una. Este patrón ofrece mejor drapeado que el tejido tafetán., permitiéndole adaptarse a formas complejas. El tejido de sarga también proporciona una superficie estéticamente atractiva con un aspecto clásico de fibra de carbono., por eso es ampliamente utilizado en paneles interiores y exteriores de automóviles..
Tejido satinado
El tejido satinado tiene flotadores largos donde las fibras pasan sobre varias fibras antes de pasar por debajo de una.. Esto crea una suave, Superficie brillante y permite una excelente drapeabilidad sobre curvas complejas.. Las fibras de tejido satinado exhiben una alta resistencia a la tracción a lo largo de la dirección primaria y, a menudo, se eligen para piezas de alta gama que requieren tanto rendimiento como un acabado pulido..
Aplicaciones de diferentes tipos de fibra de carbono
Las ventajas únicas de la fibra de carbono le han permitido encontrar numerosas aplicaciones avanzadas en múltiples industrias.. La siguiente sección destaca las principales aplicaciones.:

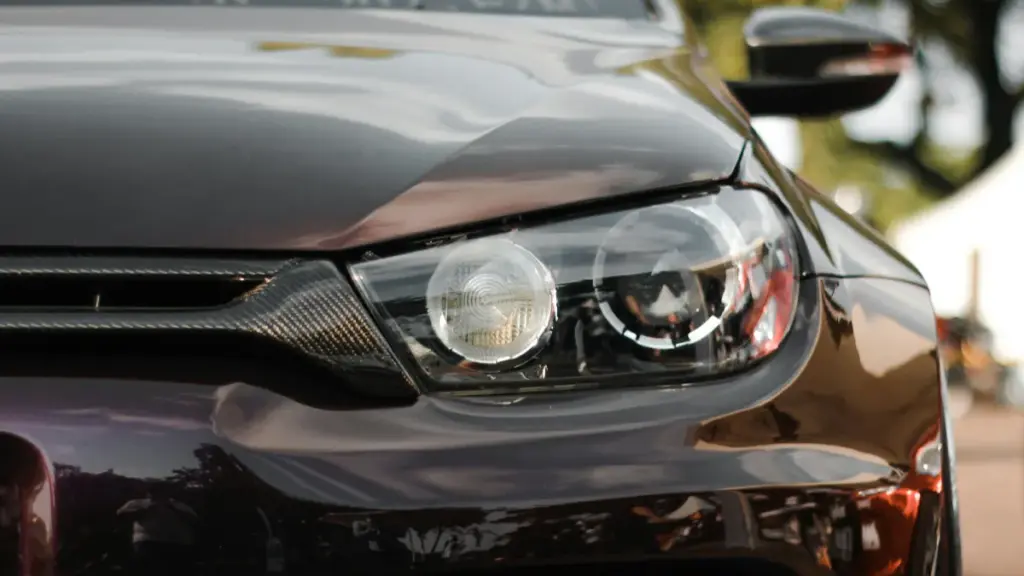

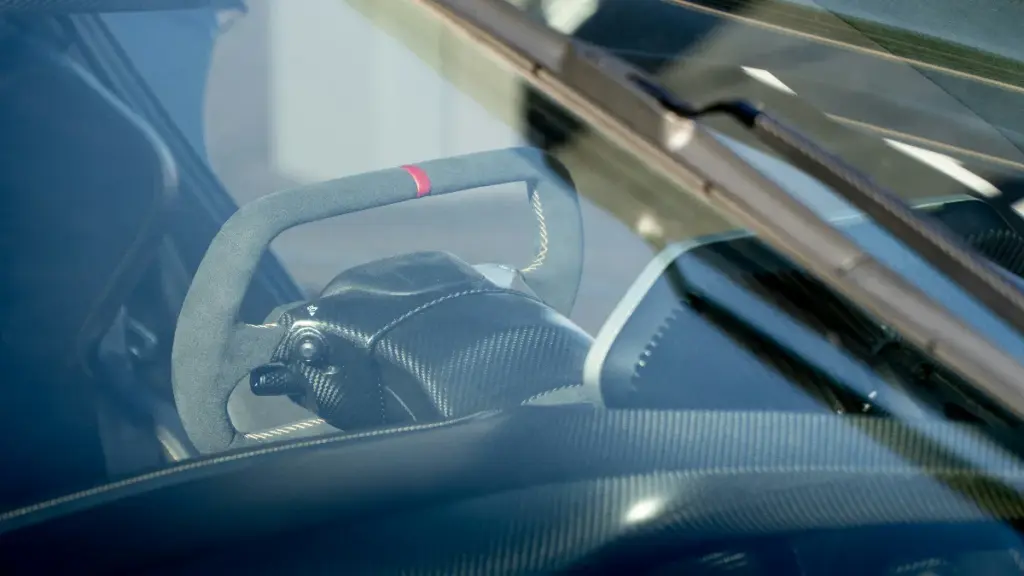

En el industria automotriz, La fibra de carbono se utiliza para componentes exteriores como capuchas, guardabarros, y spoilers, así como adornos interiores, tableros, y armazones de asientos.
En aeroespacial, La fibra de carbono se utiliza para los paneles del fuselaje., largueros de ala, hélices, y estructuras satelitales. Su ligereza y rigidez permiten que los aviones y las naves espaciales alcancen una mayor eficiencia y capacidad de carga útil manteniendo al mismo tiempo la integridad estructural..
En equipamiento deportivo y de ocio, La fibra de carbono se aplica en cuadros de bicicletas., raquetas de tenis, palos de golf, cañas de pescar, y barcos de carreras. El material proporciona un alto rendimiento manteniendo el equipo ligero y duradero..
Otro aplicaciones industriales y de ingeniería Incluye palas de turbina eólica., brazos robóticos, recipientes de alta presión, y soportes estructurales para instrumentos de precisión. La estabilidad térmica y la resistencia a la corrosión de la fibra de carbono la hacen ideal para estos entornos exigentes..
Cómo elegir el tipo adecuado de fibra de carbono para su proyecto
Seleccionar el tipo adecuado de fibra de carbono es fundamental para garantizar un rendimiento óptimo, durabilidad, y rentabilidad. Varios factores clave deben guiar esta decisión:
- Requisitos mecánicos: Considere la fuerza requerida, rigidez, y elasticidad. Las fibras de módulo alto o módulo ultraalto son adecuadas para aplicaciones que necesitan máxima rigidez., mientras que las fibras de módulo estándar o intermedio son adecuadas para cargas moderadas.
- Consideraciones de peso: La naturaleza liviana de la fibra de carbono es una ventaja principal. Evalúe si minimizar la masa es fundamental para su proyecto, como en el sector automotriz, aeroespacial, o aplicaciones de equipos deportivos.
- Estabilidad térmica: El rango de temperatura de funcionamiento del producto final es importante. Las fibras tratadas a niveles de calor más altos ofrecen una mejor estabilidad térmica y consistencia dimensional bajo calor..
- Tejido y forma: El tipo de tejido o forma compuesta afecta tanto al rendimiento mecánico como a la capacidad de fabricación.. Los tejidos lisos ofrecen estabilidad, Los tejidos de sarga mejoran la drapeado., y los preimpregnados pueden simplificar la producción de formas complejas.
- Costo y disponibilidad: Equilibre los requisitos de desempeño con las restricciones presupuestarias. Las fibras de alto módulo o de tratamiento térmico ultraalto son más caras, así que considere si sus beneficios justifican el costo..
Pensamientos finales
